電動機原理
電動機是將電能轉換為機械能的設備。電動機的工作原理基于電磁學中的一些基本定律，主要包括法拉第電磁感應定律和洛倫茲力定律。以下是電動機的幾種常見類型及其工作原理：
1. 直流電動機（DC Motor）：
- 直流電動機使用直流電源供電。
- 內部包含一個轉子（或稱為電樞）和定子（固定部分）。
- 轉子通常由導線繞組構成，而定子則有永磁體或電磁線圈。
- 當電流通過轉子繞組時，會在轉子中產生磁場。
- 這個磁場與定子的磁場相互作用，產生力矩，使轉子旋轉。
2. 交流電動機（AC Motor）：
- 交流電動機使用交流電源供電。
- 可以分為感應電動機（如籠型和繞線轉子）和同步電動機。
- 感應電動機：轉子磁場由交流通過定子線圈產生的旋轉磁場感應而產生。轉子中的電流與定子磁場相互作用，產生力矩。
- 同步電動機：轉子磁場由直流電源供電，與定子的旋轉磁場同步旋轉。
3. 步進電動機（Stepper Motor）：
- 步進電動機能夠?qū)㈦娒}沖信號轉換為角位移或線位移。
- 通常用于需要精確控制位置和速度的應用。
- 通過改變電流通過電動機線圈的順序，可以控制轉子的步進。
4. 無刷直流電動機（BLDC Motor）：
- 結合了直流電動機和交流電動機的特點。
- 沒有電刷，因此維護成本低，效率高。
- 使用電子換向器代替機械換向器，以同步方式切換電流，從而產生旋轉磁場。
5. 永磁電動機（Permanent Magnet Motor）：
- 使用永磁體代替電磁線圈產生磁場。
- 通常效率較高，因?yàn)椴恍枰哪芰縼懋a(chǎn)生磁場。
6. 伺服電動機（Servo Motor）：
- 伺服電動機是一種特殊類型的電動機，用于精確控制位置、速度和加速度。
- 通常與伺服驅動器和反饋裝置（如編碼器）一起使用。
電動機的工作原理雖然基于相同的物理原理，但不同的電動機設計和應用場景會導致它們在性能和效率上有所不同。
無刷直流電動機的工作原理
無刷直流電動機（Brushless DC Motor，簡稱BLDC）是一種沒有電刷的電動機，它通過電子方式來實現換向，從而克服了傳統直流電動機的一些缺點。以下是無刷直流電動機的工作原理：
1. 結構組成：
- 定子：通常由硅鋼片疊壓而成，上面繞有三相繞組。
- 轉子：通常由永磁體構成，可以是內轉子（磁體在轉子內部）或外轉子（磁體在轉子外部）。
2. 工作原理：
- 磁場產生：定子繞組通入三相交流電流，產生旋轉磁場。
- 轉子響應：轉子上的永磁體在旋轉磁場的作用下產生力矩，使轉子轉動。
3. 換向機制：
- 電子換向：無刷直流電動機通過電子控制器來控制定子繞組的電流方向，以實現轉子的連續旋轉。控制器以保持轉子的連續旋轉。
4. 控制方式：
- 開環控制：不依賴轉子位置反饋，僅控制電壓或電流。
- 閉環控制：使用轉子位置反饋來精確控制電機的速度和位置。
5. 優點：
- 高效率：因?yàn)闆]有電刷和換向器，減少了能量損耗。
- 長壽命：沒有電刷磨損，電機壽命更長。
- 高可靠性：結構簡單，維護成本低。
- 高轉速：由于沒有電刷的限制，可以達到更高的轉速。
6. 應用：
- 無刷直流電動機廣泛應用于各種領域，如家用電器、工業設備、汽車、無人機等。
無刷直流電動機的工作原理雖然簡單，但實際應用中涉及到的控制算法和電機設計可以非常復雜，以滿足不同的性能和效率要求。
電動機原理簡單易懂圖解
電動機是將電能轉換為機械能的設備。其工作原理基于電磁感應和電磁力。以下是電動機的基本工作原理的簡單圖解：
1. 定子（Stator）：電動機的靜止部分，通常包含繞組（線圈）。
2. 轉子（Rotor）：電動機的旋轉部分，可以是永磁體或電磁鐵。
3. 磁場：由定子繞組產生的磁場。
4. 電樞電流：通過轉子繞組的電流。

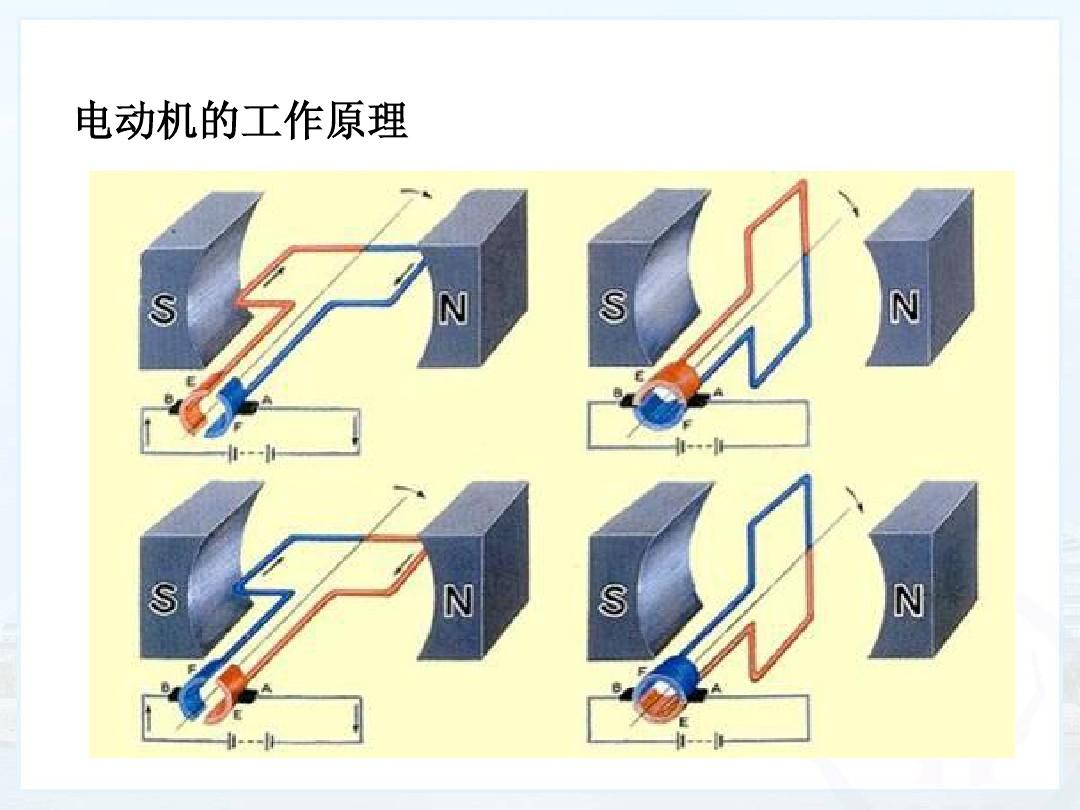

直流電動機（DC Motor）
1. 定子：包含磁場線圈。
2. 轉子：包含電樞繞組。
3. 換向器（Commutator）：在轉子旋轉時改變電流方向，確保轉子持續旋轉。
工作原理：
- 定子磁場線圈通電后產生磁場。
- 轉子電樞繞組通電后，在磁場中受到力，開始旋轉。
- 轉子旋轉時，換向器改變電流方向，使轉子繼續旋轉。
交流電動機（AC Motor）
1. 定子：包含三相繞組。
2. 轉子：可以是鼠籠式或繞線式。
工作原理：
- 定子三相繞組交替通電，產生旋轉磁場。
- 旋轉磁場在轉子中感應出電流。
- 感應電流與旋轉磁場相互作用，產生力使轉子旋轉。
步進電動機（Stepper Motor）
1. 定子：包含多個磁場線圈。
2. 轉子：通常為永磁體。
工作原理：
- 定子線圈按特定順序通電，產生步進磁場。
- 轉子跟隨磁場變化，每次移動一個固定的角度。
無刷直流電動機（BLDC）
1. 定子：包含三相繞組。
2. 轉子：通常為永磁體。
3. 電子換向器：代替機械換向器。
工作原理：
- 定子三相繞組交替通電。
- 電子控制器控制電流，以匹配轉子位置，實現無刷換向。
這些圖解是簡化的，實際的電動機設計可能更加復雜，包含更多的部件和控制機制。
